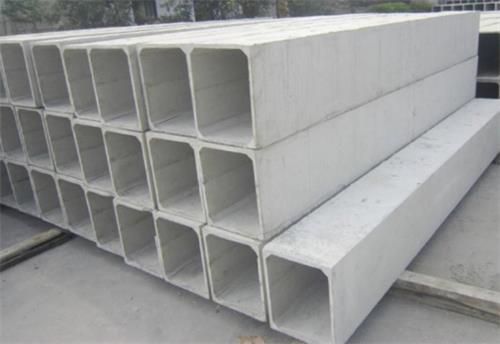

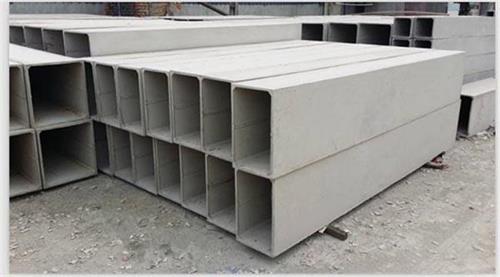

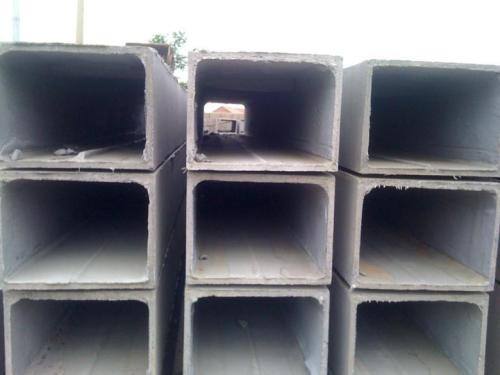

 　　機制煙道：

　　成份：水泥、黃沙、鋼絲網


　　生產工藝：將水泥和黃沙按比例倒入攪拌機，混合放入一定比例的水再攪拌，然后倒入模具中，振動成型。晾干后出模，到堆場再進行淋水保養，達到強度后即可準備出場。


　　與手式煙道比較具有的優勢：密實、均勻，厚度可以控制好，可以達到國家確定的15MM標準。


　　水泥鋼絲網煙道(排氣道)施工技術方案

　　一、技術方案編制的主要依據

　　1.《房屋建筑制圖統一標準》GB/T50001-2001

　　2.《建筑制圖標準》GB/T50 104-2001

　　3.《民用建筑設計通則》GB 50352-2005

　　4.《建筑設計防火規范》GB 50016-2006

　　5.《高層民用建筑設計防火規范》GB 50045-95(2005年版)

　　6.《住宅建筑規范》GB 50368-2005

　　7.《住宅設計規范》GB 50096-2011

　　8.《城鎮燃?xì)庠O(shè)計規范》GB 50028-2006

　　9.《建筑材料及制品燃燒性能分級》GB 8624-2006

　　10.《材料產煙毒性危險分級》GB/T 20285-2006

　　11.《住宅廚房、衛生間排氣道》JC/T194-2006

　　12.《排油煙氣防火止回閥》 GA/T798-2008

　　13.《通風管道耐火試驗方法》 GB/T 17428-2009

　　14.《建筑物防雷設計規范》 GB 50057-2010

　　15.《建筑工程施工質量驗收統一標準》 GB 50300-2001

　　二、產品特點

　　1.水泥鋼絲網住宅廚衛排氣道系統由水泥和鋼絲網等機器壓制成型排氣道、預留洞口、止回閥裝置、防風帽等構件組成，與用戶的廚房排油煙機或衛生間排氣扇配套使用。

　　2.水泥鋼絲網式住宅廚衛排氣道系統具有防串火、防串煙、防倒灌的功能。依據其使用功能分為住宅廚房輕質防火排氣道系統與衛生間輕質防火排氣道系統。

　　3.可調式排油煙氣防火止回閥采用不銹鋼或防腐鋼板整體制造而成，其耐火極限應≥1.0。

　　4.廚衛多功能防風帽由不銹鋼材質制成并經表面裝飾處理，與建筑裝飾協調一致。具有360 0 全方位防風、防雨功能、且能利用風能產生吸拔力，阻力系數小，排氣量大。

　　三、技術原理

　　水泥鋼絲網式住宅廚衛排氣道系統在進風口處設置了止回閥。當排氣裝置向管內送入氣體時，閥門板會自動打開，并讓煙氣流入管道內。當無風力推動時，閥門板處于關閉狀態，管道內的空氣無法從管道內部向外流動。這樣就形成了一個只能向內流動而不能向外流動的止逆裝置，起到機械封堵得作用，有效地解決煙、濁氣通過排氣道串入室內而形成交叉污染的弊病，也可以使用防火止回閥，防火止回閥由止回閥葉片、防火止回閥桿、易熔片和防火桿彈簧組成了自動隔火控制機構。當環境溫度超過150℃(廚房)或70℃(衛生間)時，易熔片熔化，防火止回閥閥桿在防火桿彈簧的作用下，將止回閥葉片頂向封閉位置，使止回閥關閉，起到隔斷煙火作用，防止火災的蔓延，滿足了住宅建筑的安全防火要求。

　　四、產品質量標準

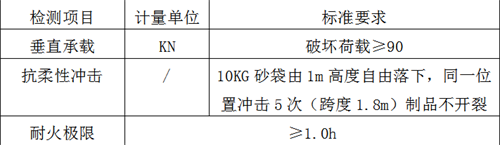

　　1.排氣道制品的垂直承載力、抗柔性沖擊、耐火極限等性能指標應符合下表的要求。

　　檢測項目計量單位標準要求

　　五、水泥鋼絲網式排氣道系統的設計參數

　　1.廚房排氣道每臺排油煙機排風量不小于300m3/h、不大于500m3/h。

　　2.衛生間排氣道每臺排氣扇排風量不小于80m3/h、不大于100m3/h。

　　3.廚房開機率設計選用按：1-7層(≤21米)為100%;8-14層(24米-42米)為80%;15-21層(45米-63米)為70%;22-28層(66米-84米)為60%;28層(84米)以上為50%。

　　4.進風口外呈負壓，△P<0Pa.

　　六、設計要求

　　1.住宅廚房與廚房、廚房和衛生間不得共用同一豎向排氣道，同一戶內的毗連衛生間可共用一個排氣道。

　　2.有窗戶的衛生間設置排氣道時，宜布置在靠?jī)?nèi)墻一側。

　　3.排氣道應豎直向上布置。

　　4.排氣道內不得敷設和穿越各種管道、電線、電纜等。

　　5.燃?xì)鉄崴鞯呐艢夤懿坏媒尤肱艢獾馈?/span>

　　6.排氣系統選用時，必須選擇與其配套的功能部件(如閥體、排氣道、風帽等)，以確保系統的完整性。

　　七、施工安裝要求

　　1.在主體結構樓板施工時，施工單位應按照設計圖紙和圖集要求，在每層樓板預留安裝排氣道孔洞，并保證每層樓板預留孔洞尺寸和位置正確，并且上下垂直對中。

　　2.排氣道安裝應在主體結構完工、樓板預留洞拆模后，室內裝修工程之前，安裝部位和操作場所清理后進行。防火、防串煙、防倒灌功能件必須和相應的排氣道配套安裝和使用，屋頂風帽應在屋面防水層及保溫隔熱層施工前，按照設計要求進行安裝。

　　3.排氣道安裝前，須檢查排氣道預留洞是否符合要求，上下層預留孔洞是否垂直對中，并清理預留洞四周毛邊，如不符合安裝要求應及時通知土建單位進行處理。

　　4.排氣道進氣口需在工廠按設計要求開好口，開口位置位于排氣道上部高度1/3以內。

　　5.排氣道應從下至上逐層安裝，特殊情況也可分段安裝。首層安裝時，地面必須用1：2水泥砂漿找平。起始層安裝結束后土建單位需對四周縫隙及時用C20細石混凝土填實，嚴防漏氣。

　　6.承托處理

　　(1).排氣道每層設承托一道，用直徑12-14的兩道鋼筋擔在樓板上。

　　(2).上下排氣道結合面滿涂聚合物水泥沙漿，洞口周邊縫隙在粉刷前應及時用C20細石混凝土吊模灌實。

　　(3).排氣道承托圓鋼施工應在下層排風道已經安裝完畢，并已完成排風道與樓板接縫處的填實之后。

　　(4).根據現場安裝條件可選用角鐵承托或圓鋼承托。

　　7.當施工臨時結束時，排氣道敞口部位應臨時封閉，以免施工異物誤入，造成管道堵塞。

　　8.廚衛多功能防風帽安裝

　　(1).廚衛多功能防風帽為金屬成品構件，用螺栓固定在風帽底座上。

　　(2).風帽的規格和尺寸應根據排氣道型號和施工現場實際情況選擇相應防風帽進行安裝，如風帽外型、尺寸及安裝方法有變化時，則應在單項設計中說明，另行制作安裝。

　　(3).為規范風帽底座，均采用C25鋼筋混凝土(配筋6.5@150雙向鋼筋)澆搗。

　　(4).屋頂風帽安裝高度超過避雷帶時，風帽應與避雷帶連接。

　　(5).排油煙氣防火止回閥裝置安裝排油煙氣防火止回閥安裝前，先檢查防火止回閥的感溫觸法裝置是否完好，開合角度是否正確，并檢查閥片的靈活性和密封性。

　　(6).吊頂在排氣道進氣口下面時，裝修必須考慮在進氣口正下方處預留不小于300*300的活動檢修口。

　　(7).施工安裝過程中，為防止雜物掉入管內，管口應采取遮蓋措施。

　　(8).運輸排氣道管體制品時，應時其固定，裝卸時嚴禁拋擲。

　　八、質量驗收要求

　　1.排氣道進場后，應出具相關資質的檢測機構對垂直承載力，抗柔性沖擊的檢驗報告。檢驗結果應符合《住宅廚房、衛生間排氣道》JG/T 194-2006的標準，檢驗合格后，方可使用。

　　2.排氣道應安裝牢固，位置準確，其安裝垂直度偏差不大于5mm。

　　3.排氣道進風口處的止回閥應安裝牢固，閥片開啟和關閉應靈活自如。

　　4.屋頂風帽應安裝牢固，排風順暢。

　　5.排氣道安裝完成后，應按規定對排氣道是否串煙、串味等功能性能進行全面檢查和測試。

　　6.未盡事項按現行有關工程質量驗收標準、規范及相關文件規定執行。

　　九、施工注意事項

　　1.雨天應避免產品被雨淋，也不宜在雨天用無遮蓋的運輸工具運輸本產品。

　　2.在屋面防水層施工前，應將伸出屋面的管道、風帽及預埋件安裝完畢，方可進行防水層的施工，不允許在防水層施工完畢后安裝。

　　3.排氣道進氣口如需要調整位置，由單項工程設計確定進氣口新的位置、尺寸，由專業生產廠家完成，不得隨便開洞。

　　十、施工安全技術措施

　　1.嚴格遵守國家建筑安全生產條例和現場安全制度，貫徹安全制度，執行安全規范。對現場施工人員做好崗位培訓及安全宣傳教育工作，使全體施工人員真正認識安全的重要性。進入施工現場必須遵守建筑工人技術規章，自覺遵守各項規章制度。

　　2.施工前認真閱讀有關設計圖紙與技術文件，遵守現場管理有關規定，向施工人員明確交待安全技術措施與安全注意事項。

　　3.施工時嚴禁野蠻吊裝、打鬧和酒后施工作業。
